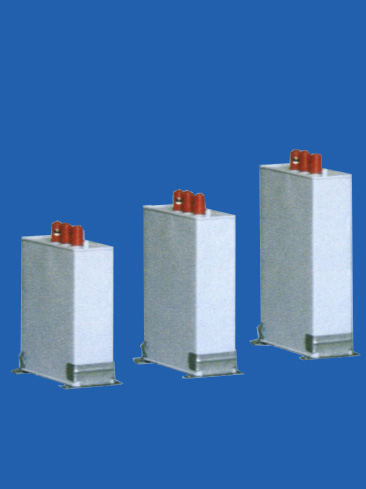

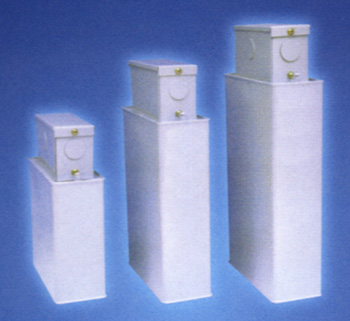

自愈式低電壓并聯電容器
(內裝保護裝置)(內裝放電電阻)
自愈式低電壓并聯電容器是我廠引進國外先進技術和關鍵設備制造的一種新穎產品,該產品體積小,損耗低,可靠性高,具有當代國際水平。
特長:
一、小型輕量化
由于全部塑料薄膜化,所以和以前的油浸紙介質電容器相比,體積和重量減少80%,實現了小型輕量化,因而運輸方便,占地小,按裝費用大大降低。
二、電力損耗低
由于介質采用了聚丙烯薄膜,所以使耗損率降至0.12%以下,發熱極少,能充分有效地利用電力,節約運行費用。
三、電氣性能優良
由于采用最新的制造工藝,使絕緣電阻提高,電容量損失降至最低,因此即使是長年累月的使用,也能保持優良穩定的電氣性能。
四、安全可靠性能:
由于在電容器內部裝有保護裝置和放電電阻,因此即使在運行中出現故障,也能有效地對人身和設備起到保護、安全可靠,令人信賴。
電容器采用無毒的植物油浸漬,無環境污染。
主要技術參數
主要技術參數 |
型號規格 |
額定頻率(HZ) |
額定電壓(KV) |
額定輸出 |
額定電流(A) |
標稱電容(F) |
外形 |
重量 |
L |
B |
h |
H |
BZMJ0.4-3-3 |
50 |
0.4 |
3 |
4.32 |
59.7 |
230 |
70 |
150 |
200 |
2.3 |
BZMJ0.4-5-3 |
50 |
0.4 |
5 |
7.2 |
99.5 |
230 |
70 |
150 |
200 |
2.5 |
BZMJ0.4-7.5-3 |
50 |
0.4 |
7.5 |
10.8 |
149 |
230 |
70 |
180 |
230 |
3 |
BZMJ0.4-10-3 |
50 |
0.4 |
10 |
14.4 |
199 |
230 |
70 |
250 |
300 |
4 |
BZMJ0.4-12-1 |
50 |
0.4 |
12 |
30 |
239 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-12-3 |
50 |
0.4 |
12 |
17.3 |
239 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-14-1 |
50 |
0.4 |
14 |
35 |
279 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-14-3 |
50 |
0.4 |
14 |
20.2 |
279 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-15-1 |
50 |
0.4 |
15 |
37.5 |
299 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-15-3 |
50 |
0.4 |
15 |
21.7 |
299 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-16-3 |
50 |
0.4 |
16 |
23.1 |
318 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.4-20-3 |
50 |
0.4 |
20 |
28.9 |
398 |
230 |
70 |
270 |
320 |
5 |
BZMJ0.4-25-3 |
50 |
0.4 |
25 |
36.1 |
498 |
380 |
110 |
340 |
408 |
15 |
BZMJ0.4-30-3 |
50 |
0.4 |
30 |
43.3 |
597 |
380 |
110 |
340 |
408 |
16 |
BZMJ0.4-40-3 |
50 |
0.4 |
40 |
57.7 |
796 |
380 |
110 |
340 |
408 |
18 |
BZMJ0.4-50-3 |
50 |
0.4 |
50 |
72.2 |
995 |
380 |
110 |
340 |
408 |
19 |
BZMJ0.4-30-1 |
50 |
0.4 |
30 |
75 |
597 |
380 |
110 |
340 |
408 |
16 |
BZMJ0.4-40-1 |
50 |
0.4 |
40 |
100 |
796 |
380 |
110 |
340 |
408 |
18 |
BZMJ0.4-50-1 |
50 |
0.4 |
50 |
125 |
995 |
380 |
110 |
340 |
408 |
19 |
BZMJ0.525-12-1 |
50 |
0.525 |
12 |
22.9 |
139 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ-0.525-14-1 |
50 |
0.525 |
14 |
26.7 |
161 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.525-15-1 |
50 |
0.525 |
15 |
28.6 |
173 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.66-6-3 |
50 |
0.66 |
6 |
5.2 |
43.8 |
230 |
70 |
200 |
250 |
3 |
BZMJ0.66-10-3 |
50 |
0.66 |
10 |
8.7 |
73.1 |
230 |
70 |
250 |
300 |
4 |
BZMJ0.66-12-3 |
50 |
0.66 |
12 |
10.5 |
87.7 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.66-14-3 |
50 |
0.66 |
14 |
12.2 |
102.3 |
230 |
70 |
250 |
300 |
4.5 |
BZMJ0.66-16-3 |
50 |
0.66 |
16 |
14 |
117 |
230 |
70 |
250 |
300 |
4.5 |
|
技術要求
設置場所 |
戶內專用 |
損失正切值 |
不大于0.12% |
使用條件 |
環境溫度 |
-25℃~+45℃ |
允許過電壓 |
額定電壓的110%以下(24小時的8小時以內) |
海拔高度 |
不超過2000米 |
相數 |
三相 單相 |
允許過電流 |
額定電流的130%以下 |
容量允許偏差 |
額定容量0~+15%之間相間不平衡率在108%以內 |
放電特性 |
在施加電壓斷開3分鐘后降至50伏以下 |
耐電壓 |
極間 |
額定電壓在1.75倍 2秒 |
安全性 |
符合IEC33(CO)75-76 |
極殼 |
交流3000伏 10秒 |
適用標準 |
-1984標準 |
|
|
